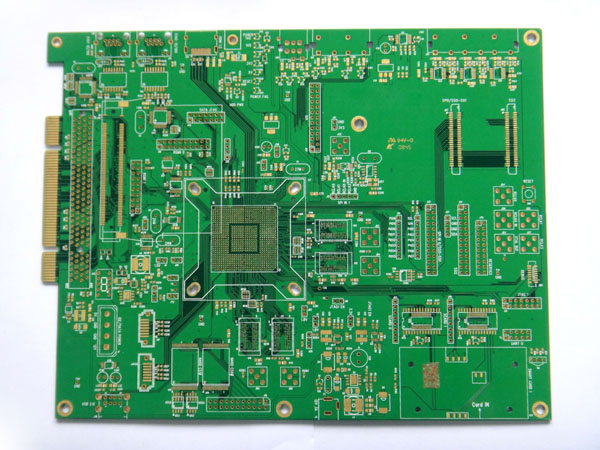

雙面電路板是中間一層介質，兩面都是走線層。多層電路板就是多層走線層，每?jī)蓪又g是介質層，介質層可以做的很薄。多層電路板至少有三層導電層，其中兩層在外表面，而剩下的一層被合成在絕緣板內。它們之間的電氣連接通常是通過電路板橫斷面上的鍍通孔實現的。

多層線路板的優缺點

優點：

裝配密度高、體積小、質量輕由于裝配密度高，各組件（包括元器件）間的連線減少，因此提高了可靠性；可以增加布線層數，從而加大了設計靈活性；能構成具有一定阻抗的電路;可形成高速傳輸電路;可設置電路、磁路屏蔽層，還可設置金屬芯散熱層以滿足屏蔽、散熱等特種功能需要;安裝簡單，可靠性高。

缺點：

造價高；周期長；需要高可靠性的檢測手段。多層印制電路是電子技術向高速度、多功能、大容量、小體積方向發展的產物。隨著電子技術的不斷發展，尤其是大規模和超大規模集成電路的廣泛深入應用，多層印制電路正迅速向高密度、高精度、高層數化方向發展t出現了微細線條、小孔徑貫穿、盲孔埋孔、高板厚孔徑比等技術以滿足市場的需要。

多層pcb線路板與雙面板區別

多層pcb線路板是由交替的導電圖形層及絕緣材料層壓粘合而成的一種印制電路板。導電圖形的層數在三層以上，層間電氣互連是通過金屬化孔實現的。如果用一塊雙面板作為內層、兩塊單面板作為外層或兩塊雙面板做內層、兩塊單面板作為外層，通過定位系統及絕緣黏結材料疊壓在一起，并將導電圖形按設計要求進行互連，就成為四層、六層印制電路板，也稱為多層pcb線路板。

對比一般多層板和雙面板的生產工藝，主要的不同是多層板增加了幾個特有的工藝步驟：內層成像和黑化、層壓、凹蝕和去鉆污。在大部分相同的工藝中，某些工藝參數、設備精度和復雜程度方面也有所不同。如多層板的內層金屬化連接是多層板可靠性的決定性因素，對孔壁的質量要求比雙層板要嚴，因此對鉆孔的要求就更高。另外，多層板每次鉆孔的疊板數、鉆孔時鉆頭的轉速和進給量都和雙面板有所不同。多層板成品和半成品的檢驗也比雙面板要嚴格和復雜的多。多層板由于結構復雜，所以要采用溫度均勻的甘油熱熔工藝，而不采用可能導致局部溫升過高的紅外熱熔工藝等。
