放入的是正確尺寸的刀具嗎?如何得知刀具磨損的程度?位于德國的ASYS企業集團是電子及太陽能板設備的制造商，在ASYS的電路板分片系統中，SICK 激光槽型開關擔任了一個重要的任務。同時，V300安全視覺系統也被使用在這個系統中來確保操作人員的安全。

當刀具直徑只有1.5到3毫米時，在檢測刀具時就須要有極高的準確性。

ASYS電子及太陽能機器設備技術

德 國的ASYS企業集團是擁有800位以上的員工，并活躍于全球各地的科技公司，其集團總部位于靠近德國南部烏爾姆(Ulm)的Dornstadt地區。在 太陽能產業，ASYS公司擁有高度的后段生產設備研發技術，且在前段設備制造也具備創新的平臺式解決方案，因而ASYS公司在太陽能電池設備業具有全球領 先的市場地位。ASYS公司研發、制造并營銷高質量、創新的電子科技產業設備，專注在搬運、標記、電路板切割、組裝、測試和網版印刷等電子工業所需的機器 設備與系統。

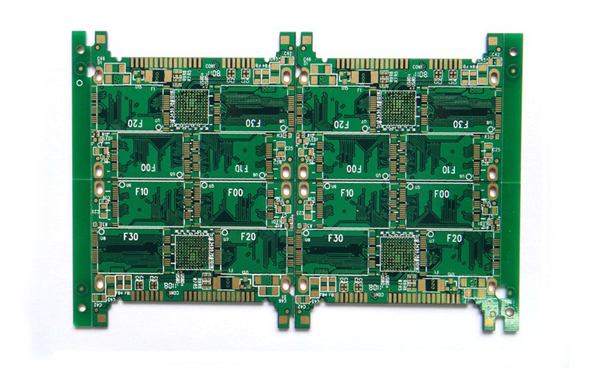

使用迷你切割刀具來切割電路板

在電路板切割系統(Auto mated Depaneling System)的解決方案中，包含半自動或全自動的多層電路板的分片功能，以及小至直徑只有幾毫米的切割刀具可以切割微小的電路。在這套電路板的切割系統 中，機器設備的操作人員會使用不同直徑的切刀，以符合不同電路板的需求。為了防止操作錯誤，例如:在主軸刀具中放入錯誤的切刀，為了自動且實時的監測切刀 工具的磨損狀況，ASYS公司開始尋求高準確性的檢測解決方案, 來檢測直徑只有1.5到3毫米的刀具。

激光槽型開關高速、高精準

ASYS的應用技師Mr. Ar min Haug表示“經過許多測試后，我們選擇SICK WFL5 激光槽型開關”。“SICK WFL5 激光槽型開關特色是快速的反應時間以及足以檢測不同直徑的精細聚焦光束。”WFL5 激光槽型傳感器可以準確監測由多組刀片所組成旋轉式切割機的刀片狀況。特別是在更換刀具后，切刀的軸心位置、高度及直徑的都可以在機械操作前作事先的確 認。在機械運行過程中，傳感器會定時的確認切刀的磨損狀況，切刀以大約400mm/min的位移通過WFL5 U型雷射傳感器時，透過WFL5激光槽型開關快速的反應時間，機械可以準確的量測出切刀的直徑。如此，ASYS公司確保自動電路板切割系統的高效運作及高 質量的電路板切割。

長久穩定的合作

在電子及太陽能工業中，自動化機器設備生產的領域里，ASYS公司和SICK已是多年的技術合作伙伴。不斷持續進行的解決方案提升，提供終端用戶性能、質量、安全及制程上的各項優勢。
