導出PCB上線路

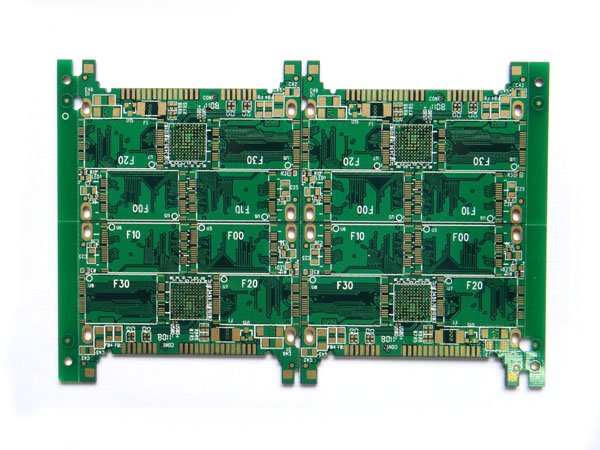

在概圖中的連接，現在將會實地作成布線的樣子。這項步驟通常都是全自動的，不過一般來說還是需要手動更改某些部份。下面是2層板的導線模板。紅色和藍色的線條，分別代表PCB的零件層與焊接層。白色的文字與四方形代表的是網版印刷面的各項標示。紅色的點和圓圈代表鉆洞與導孔。最右方我們可以看到PCB上的焊接面有金手指。這個PCB的最終構圖通常稱為工作底片（Artwork）。

每一次的設計，都必須要符合一套規定，像是線路間的最小保留空隙，最小線路寬度，和其它類似的實際限制等。這些規定依照電路的速度，傳送信號的強弱，電路對耗電與噪聲的敏感度，以及材質品質與制造設備等因素而有不同。如果電流強度上升，那導線的粗細也必須要增加。為了減少PCB的成本，在減少層數的同時，也必須要注意這些規定是否仍舊符合。如果需要超過2層的構造的話，那么通常會使用到電源層以及地線層，來避免信號層上的傳送信號受到影響，并且可以當作信號層的防護罩。

導線后電路測試

為了確定線路在導線后能夠正常運作，它必須要通過最后檢測。這項檢測也可以檢查是否有不正確的連接，并且所有聯機都照著概圖走。

建立制作檔案

因?yàn)槟壳坝性S多設計PCB的CAD工具，制造廠商必須有符合標準的檔案，才能制造板子。標準規格有好幾種，不過最常用的是Gerber files規格。一組Gerber files包括各信號、電源以及地線層的平面圖，阻焊層與網板印刷面的平面圖，以及鉆孔與取放等指定檔案。

電磁兼容問題

沒有照EMC（電磁兼容）規格設計的電子設備，很可能會散發出電磁能量，并且干擾附近的電器。EMC對電磁干擾（EMI），電磁場（EMF）和射頻干擾（RFI）等都規定了最大的限制。這項規定可以確保該電器與附近其它電器的正常運作。EMC對一項設備，散射或傳導到另一設備的能量有嚴格的限制，并且設計時要減少對外來EMF、EMI、RFI等的磁化率。換言之，這項規定的目的就是要防止電磁能量進入或由裝置散發出。這其實是一項很難解決的問題，一般大多會使用電源和地線層，或是將PCB放進金屬盒子當中以解決這些問題。電源和地線層可以防止信號層受干擾，金屬盒的效用也差不多。對這些問題我們就不過于深入了。

電路的最大速度得看如何照EMC規定做了。內部的EMI，像是導體間的電流耗損，會隨著頻率上升而增強。如果兩者之間的的電流差距過大，那么一定要拉長兩者間的距離。這也告訴我們?nèi)绾伪苊飧邏海约白岆娐返碾娏飨慕档阶畹汀２季€的延遲率也很重要，所以長度自然越短越好。所以布線良好的小PCB，會比大PCB更適合在高速下運作。
