電路板變形的改善對策

文章出處：http://www.mahaoyun9.com網責任編輯：恒成和電路板作者：恒成和線路板人氣：-發表時間：2018-07-26 18:34:00

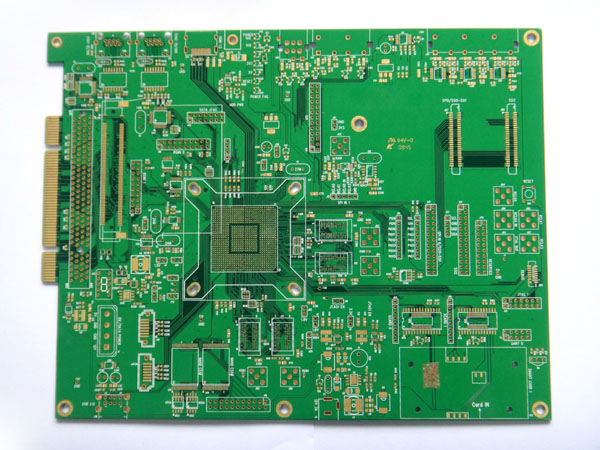

PCB

1. 降低溫度對板子應力的影響

既然「溫度」是板子應力的主要來源，只要降低回焊爐的溫度或是調慢板子在回焊爐中升溫及冷卻的速度，就可以大大地降低板彎及板翹的情形發生。不過可能會有其他副作用就事了。

2. 采用高Tg的板材

Tg是玻璃轉換溫度，也就是材料由玻璃態轉變成橡膠態的溫度，Tg值越低的材料，表示其板子進入回焊爐后開始變軟的速度越快，而且變成柔軟橡膠態的時間也會變長，板子的變形量當然就會越嚴重。採用較高Tg的板材就可以增加其承受應力變形的能力，但是相對地材料的價錢也比較高。

3. 增加電路板的厚度

許多電子的產品為了達到更輕薄的目的，板子的厚度已經剩下1.0mm、0.8mm，甚至作到了0.6mm的厚度，這樣的厚度要保持板子在經過回焊爐不變形，真的有點強人所難，建議如果沒有輕薄的要求，板子最好可以使用1.6mm的厚度，可以大大降低板彎及變形的風險。

4. 減少電路板的尺寸與減少拼板的數量

既然大部分的回焊爐都採用鏈條來帶動電路板前進，尺寸越大的電路板會因為其自身的重量，在回焊爐中凹陷變形，所以盡量把電路板的長邊當成板邊放在回焊爐的鏈條上，就可以降低電路板本身重量所造成的凹陷變形，把拼板數量降低也是基于這個理由，也就是說過爐的時候，盡量用窄邊垂直過爐方向，可以達到最低的凹陷變形量。

5. 使用過爐托盤治具

如果上述方法都很難作到，最后就是使用過爐托盤 (reflow carrier/template) 來降低變形量了，過爐托盤可以降低板彎板翹的原因是因為不管是熱脹還是冷縮，都希望托盤可以固定住電路板等到電路板的溫度低于Tg值開始重新變硬之后，還可以維持住園來的尺寸。

如果單層的托盤還無法降低電路板的變形量，就必須再加一層蓋子，把電路板用上下兩層托盤夾起來，這樣就可以大大降低電路板過回焊爐變形的問題了。不過這過爐托盤挺貴的，而且還得加人工來置放與回收托盤。

6. 改用實連接、郵票孔，替代V-Cut的分板使用

既然V-Cut會破壞電路板間拼板的結構強度，那就盡量不要使用V-Cut的分板，或是降低V-Cut的深度。

PCB生產工程中的優化：

不同材料對板件變形的影響

將不同材料板件變形超標缺陷率進行統計

從表中可以看到，低Tg材料變形缺陷率要高于高Tg材料，上表所列高Tg材料均為填料形材料，CTE均小于低Tg材料，同時在壓合以后的加工過程中，烘烤溫度最高150℃，對低Tg材料的影響肯定會大于中高Tg材料。
